Acoplamento Rígido vs Flexível Grooved: Entenda a Diferença

A diferença entre acoplamento rígido flexível grooved determina onde cada tipo pode ser instalado e qual comportamento mecânico a junta terá sob pressão, vibração e variação térmica. Usar o tipo errado — especialmente flexível onde a norma exige rígido — pode comprometer a integridade do sistema e invalidar a aprovação do projeto. Para solicitar o aluguel da máquina de ranhura, acesse o aluguel de máquina de ranhura da maquinaderanhura.com.br.

Neste artigo você vai entender como cada tipo funciona mecanicamente, as diferenças de comportamento sob carga e o que as normas determinam sobre o uso em sprinkler, HVAC e processo.

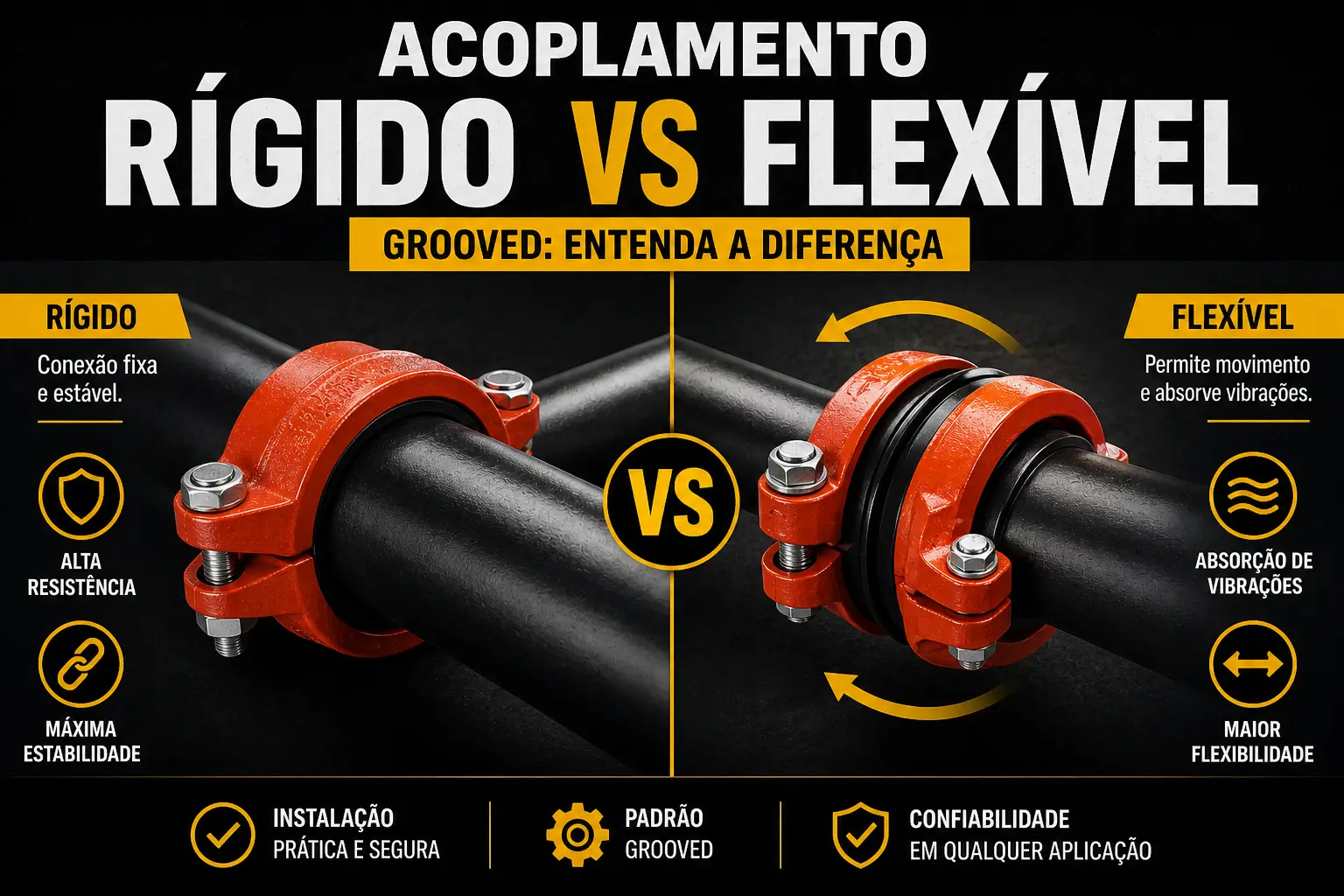

O que diferencia o acoplamento rígido do flexível grooved

A diferença fundamental está na geometria interna do corpo do acoplamento — especificamente no perfil das orelhas que encaixam nas ranhuras dos tubos.

No acoplamento rígido, as orelhas encaixam com folga mínima nas ranhuras, impedindo qualquer movimento angular ou axial entre os tubos. Portanto, o conjunto se comporta de forma similar a uma flange rígida: os dois tubos ficam perfeitamente alinhados e solidários sob carga.

Já no flexível, as orelhas têm folga maior, que permite deflexão angular de até 3° por junta e pequena variação axial controlada. Por essa razão, o acoplamento flexível grooved absorve dilatação térmica, vibração e pequenos desalinhamentos de montagem sem transmitir essas tensões para o restante da tubulação.

Acoplamento rígido grooved: quando usar

O acoplamento rígido é obrigatório em trechos de tubulação que precisam manter alinhamento absoluto entre os tubos e não podem permitir deflexão angular. As aplicações típicas incluem:

Ramais horizontais de sprinkler: a NFPA 13 exige rígidos em trechos horizontais de sprinkler, pois deflexão angular altera o posicionamento dos sprinklers.

Conexões próximas a bombas e válvulas: em pontos de ancoragem fixo, o rígido impede que vibrações e cargas da bomba criem deflexão no trecho adjacente. Por essa razão, a norma especifica acoplamentos rígidos antes dos suportes fixos.

Trechos com mudança de direção por curva: ao mudar de direção com curva grooved, o acoplamento entre curva e tubo reto precisa ser rígido para manter o ângulo e o alinhamento.

Trechos em que o projeto não especifica deflexão: na ausência de especificação em contrário do projeto de engenharia, o padrão é usar acoplamento rígido. Por essa razão, acoplamentos flexíveis precisam de especificação explícita no projeto.

Acoplamento flexível grooved: quando usar

O acoplamento flexível grooved é correto — e muitas vezes obrigatório — em situações onde a tubulação precisa acomodar movimento. As aplicações típicas incluem:

Trechos de tubulação com dilatação térmica: em sistemas de água quente e fluidos com variação de temperatura, o flexível absorve expansão e contração do tubo sem acumular tensão nos suportes e conexões fixas. Sendo assim, elimina a necessidade de juntas de expansão específicas em muitos projetos.

Conexões entre estruturas independentes: ao atravessar junta de dilatação, o flexível acomoda o movimento relativo sem transmiti-lo como carga.

Conexões diretas em bombas e compressores: o flexível absorve a vibração da bomba, protegendo a tubulação de fadiga. Por essa razão, usa-se flexível nos primeiros trechos após a flange da bomba.

Trechos sísmicos em zonas de risco: em projetos sísmicos, a NFPA 13 define a posição e o espaçamento de acoplamentos flexíveis para acomodar o movimento relativo sem causar ruptura.

Diferença de comportamento sob pressão interna

Tanto o acoplamento rígido quanto o flexível grooved vedام com eficiência equivalente para a pressão de trabalho dentro das especificações do fabricante. Contudo, o comportamento mecânico sob pressão difere entre os dois tipos.

No rígido, a pressão interna é resistida pelo alinhamento das orelhas nas ranhuras — nenhum movimento é possível. Portanto, toda variação de pressão é absorvida pelos suportes e pelos pontos fixos da instalação.

No flexível, a pressão cria tendência de separação axial contida pelas orelhas, mas com pequena deflexão permitida. Sendo assim, em sistemas que operam com grandes variações de pressão ou golpe de aríete frequente, o projeto de suportação precisa considerar os movimentos do acoplamento flexível grooved para não acumular tensão nos suportes.

Identificação visual dos dois tipos

Em campo, a diferença é identificável visualmente. O acoplamento rígido tem perfil de orelha com ângulo mais fechado e encaixe mais justo nas ranhuras — visualmente, as orelhas parecem ‘abraçar’ mais o tubo. Contudo, a distinção mais confiável é o número de catálogo ou o código gravado no corpo do acoplamento, que identifica inequivocamente o tipo.

Por essa razão, nunca identifique o tipo apenas pela aparência. Em instalações com os dois tipos misturados, um acoplamento flexível montado em posição onde o projeto exige rígido pode não ser detectável visualmente durante a inspeção, mas compromete o desempenho do sistema. Portanto, registre o tipo de acoplamento em cada posição durante a montagem.

O que a NFPA 13 define sobre acoplamento rígido flexível grooved

A NFPA 13 — o padrão mais adotado para sistemas de sprinkler no Brasil como referência complementar — tem disposições específicas sobre onde acoplamentos rígidos e flexíveis podem ser usados. Em termos gerais, a norma exige acoplamentos rígidos nos trechos horizontais e permite acoplamentos flexíveis em localizações específicas como trechos de passagem por juntas de dilatação, conexões sísmicas e trechos verticais de alimentação com comprimento significativo. Portanto, ao projetar ou instalar um sistema de sprinkler, o projetista responsável precisa especificar o tipo de acoplamento grooved em cada posição da instalação.

Além disso, a norma exige listagem FM ou UL para o tipo específico e a pressão de trabalho do projeto. Por essa razão, acoplamentos genéricos sem listagem não atendem a norma mesmo que sejam visualmente idênticos a acoplamentos listados.

Ranhura correta para cada tipo de acoplamento

Tanto o acoplamento rígido quanto o flexível grooved exigem ranhura com a mesma profundidade e largura especificadas para o diâmetro e o Schedule do tubo. A ranhura do tubo não muda com o tipo de acoplamento. Por essa razão, a calibração da máquina de ranhura para o Schedule correto atende os dois tipos. Para entender como a profundidade varia com o Schedule, veja o artigo sobre ranhura certa para cada Schedule: tabela completa.

Contudo, uma ranhura fora das tolerâncias compromete os dois tipos de acoplamento. A ranhura rasa não retém as orelhas do acoplamento rígido com força suficiente. Já uma ranhura profunda demais reduz a espessura de parede disponível para o acoplamento flexível absorver deflexão. Por essa razão, verifique a profundidade da ranhura antes de montar qualquer acoplamento. O procedimento de verificação está no artigo sobre como verificar se a ranhura está correta antes de montar o acoplamento.

Como a escolha entre rígido e flexível afeta o projeto de suportação

A escolha entre acoplamento rígido flexível grooved afeta diretamente o projeto de suportação da tubulação. Uma tubulação com acoplamentos rígidos ao longo de todo o trecho se comporta como uma tubulação rígida convencional — os suportes precisam resistir a todas as cargas sem contar com nenhuma flexibilidade nas juntas.

Já com flexíveis posicionados estrategicamente, a tubulação acomoda dilatação térmica e desalinhamentos sem acumular tensão nos suportes. Portanto, a localização dos acoplamentos flexíveis precisa ser prevista no projeto de suportação — não pode ser decidida em campo pelo instalador sem orientação do engenheiro responsável.

Por essa razão, antes de iniciar a ranhura dos tubos para um projeto, confirme com o projeto de engenharia quais posições exigem acoplamentos rígidos e quais permitem ou exigem flexíveis. Sendo assim, a máquina de ranhura abre as ranhuras corretas para os tubos que receberão cada tipo. O guia de como usar a máquina de ranhura corretamente está no artigo sobre como usar uma máquina de ranhura em tubo: passo a passo completo.

Resumo: acoplamento rígido vs flexível grooved

Acoplamento rígido: use quando o projeto exige alinhamento absoluto, em trechos horizontais de sprinkler conforme NFPA 13, em conexões próximas a ancoragens fixas e em mudanças de direção com curva grooved.

Acoplamento flexível: escolha quando a tubulação precisa absorver dilatação térmica, em conexões com bombas sujeitas a vibração, ao atravessar junta de dilatação estrutural ou quando o projeto especifica uso sísmico.

Listagem correta: o acoplamento rígido e o flexível são produtos distintos, com número de catálogo diferente. Por essa razão, confirme o número e a listagem antes de instalar.

Para entender as aplicações completas do sistema grooved e onde a ranhuradora é necessária em cada tipo de instalação, veja o artigo sobre para que serve uma máquina de ranhura em tubo: 6 aplicações principais.

Conclusão

A diferença entre acoplamento rígido flexível grooved vai além da aparência: é uma diferença de comportamento mecânico que tem consequências diretas na integridade do sistema e na conformidade com as normas. O rígido mantém alinhamento absoluto; o flexível permite movimento controlado. Usar cada tipo no lugar certo é o que garante que o sistema grooved funciona dentro das especificações de projeto e das exigências normativas.

Portanto, consulte sempre o projeto de engenharia antes de definir qual tipo de acoplamento usar em cada posição. Sendo assim, a ranhura aberta pela máquina de ranhura será a base correta para o acoplamento correto em cada junta da instalação.
